國六江鈴14米高空作業車，整車外形美觀，經受實戰檢驗，是市政管理、供電維修交通管理等部門進行電力維修、路牌標志安裝等高空作業的理想用車。
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5050JGK14J6型高空作業車 主要技術參數 | |||
| 產品名稱： | 高空作業車 | 外型尺寸： | 6800×1990×3000(mm) |
| 底盤型號： | JX1061TSGA26 | 貨廂尺寸： | ××(mm) |
| 總質量： | 5495(Kg) | 接近/離去角： | 20/12(°) |
| 額定質量： | (Kg) | 前懸后懸： | (mm) |
| 整備質量： | 5170(Kg) | 最高車速： | 100(km/h) |
| 發動機 | 發動機生產企業 | 排量 | 功率 |
| JX4D30B6H JX4D30A6H | 江鈴汽車股份有限公司 江鈴汽車股份有限公司 | 2892 2892 | 85/115 95/129 |
| 排放標準： | 國六 | ||
| 軸數： | 2 | 前輪距： | 1385(mm) |
| 軸距： | 3360 | 后輪距： | 1425(mm) |
| 輪胎數： | 6 | 輪胎規格： | 7.00R16LT 12PR,7.00R16LT 14PR |
| 燃料種類： | 柴油 | 彈簧片數： | 7/5+6 |
| 軸荷： | 2045/3450 | 駕駛室乘人數： | 2+3 |

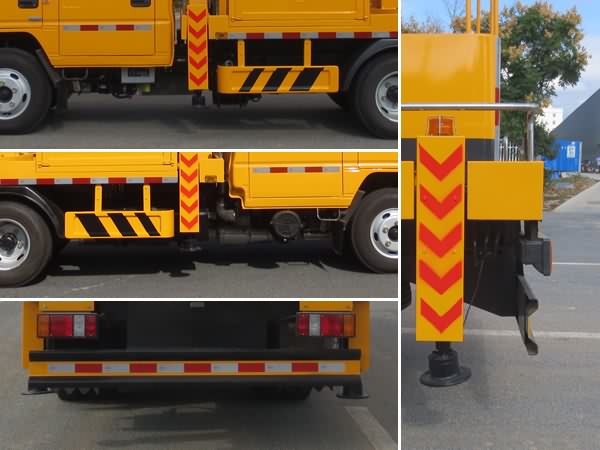

| 整車備注： | 前伸470mm;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:450mm;ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司;主要專用裝置為折疊臂,用于搶修電力、通訊、路燈等高空作業. | ||
| 多方位圖： |  | ||
| 需要更多資料及產品圖片請直接與我公司聯系，我們會為您提供最好的服務! | |||
Special function
1、14米高空作業車主要技術參數
本配置 | 臂架 | 臂架形式 | 三節折臂 | |
材料 | 型材Q345B/4mm | |||
臂架截面 | 四邊形 | |||
起伏角度 | 0°-70°(相對水平面) | |||
作業 工況 | 最大作業高度 | 14m | ||
最大作業高度時作業幅度 | 2m | |||
最大作業幅度 | 6.3m | |||
最大作業幅度時作業高度 | 8m | |||
回轉 | 雙向360°連續回轉 | |||
吊臂 | 最大起吊質量 | 900Kg | ||
伸縮起重臂 | 伸縮長度1m | |||
最大起吊高度 | 7.4m | |||
最大起吊幅度 | 5.8m | |||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | |||
鋼絲繩 | （40m）Φ8 | |||
吊鉤 | 1T | |||
支腿 | 支腿型式 | 前后H型 | ||
支腿材料 | 型材Q345B/5mm | |||
支腿跨距 | 縱向：3240，橫向：3180 | |||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||
后支腿頻閃燈 | 黃色；兩只 | |||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | ||
工具箱 | 1200*400*500；模具沖壓門，帶不銹鋼門鎖 | |||
圍欄 | Φ20不銹鋼管 | |||
踏步 | 駕駛室側帶上下踏步 | |||
側、后防護 | 優質碳鋼冷彎型材；強度高 | |||
輪罩 | 注塑模具成型，美觀，強度高 | |||
洗手水箱 | 塑料水箱 | |||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | ||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | |||
減速機 | 渦輪蝸桿式，CW-28 | |||
馬達 | BMP-50 | |||
吊籃 | 額定載荷 | ≤200Kg | ||
尺寸 | 長X寬X高：1080X620X1150 | |||
調平形式 | 外置拉桿機械調平 | |||
保險帶 | 一副 | |||
調平裝置 | 機械調平，拉桿外置 | |||
液壓系統 | 液壓油箱 | 65L；帶液位表 | ||
齒輪泵 | 定量泵，流量25ml/r | |||
工作壓力 | 帶壓力表；16MPa | |||
液壓閥組 | 集成電磁閥組 | |||
油缸 | 12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||
操作方式 | 手動和電動結合 | |||
臂架動作 | 轉臺和吊籃電動雙位操作 | |||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | |||
發動機油門 | 手動拉線 | |||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | |||
標識及標牌 | 清晰、醒目、永久不褪色 | |||
2、產品特點說明
◇ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便。
◇ 轉臺、工作斗雙工位操作
◇ 支腿與工作臂互鎖，安全可靠防止誤操作
◇ 臂架結構緊湊，機動性好，作業范圍大
◇ H型支腿，跨距大，穩定性好，支腿即可獨立伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報警信號
◇ 工作斗自動調平，外置拉桿強制平衡
