國五福田雙排14米高空作業車設備結構簡單、堅固耐用，操作方便可靠，是安全性和工作效率最優化的設備。主要應用于電力，通訊，路燈，交警，高速公路，有線電視，修造船，建筑，園林，廣告，攝景，大型企業等行業.
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5060JGK14HFC5型高空作業車 產品主要技術參數 | |||
| 產品名稱： | 江特牌JDF5060JGK14HFC5型高空作業車 | 外形尺寸： | 6790,×1990,3150 |
| 底盤型號： | HFC1073R93K2C3ZV | 貨廂尺寸： | ××(mm) |
| 總 質 量： | 5900 | 接近/離去角(°)： | (°) |
| 額定質量： | 前懸/后懸： | 1085/1970(mm) | |
| 整備質量： | 5575(Kg) | 最高車速(km/h)： | 110(km/h) |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 底盤參數 | |||
| 底盤型號： | HFC1073R93K2C3ZV | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1440 |
| 軸 距： | 3360 | 后 輪 距： | 1425 |
| 駕駛室乘人數： | 2+3(人) | 彈簧片數： | 7/4+6 |
| 輪 胎 數： | 6 | 軸 荷： | 2300/3600 |
| 輪胎規格： | 7.00R16,7.00-16 | ||
| 整車說明： | 前伸:375mm;隨底盤選裝駕駛室;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:480mm;ABS控制器型號及生產企業:CM4XL-4S/4M,廣州科密汽車電子控制技術股份有限公司. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| D25TCIE1 | 昆明云內動力股份有限公司 | 2499 | 105 |

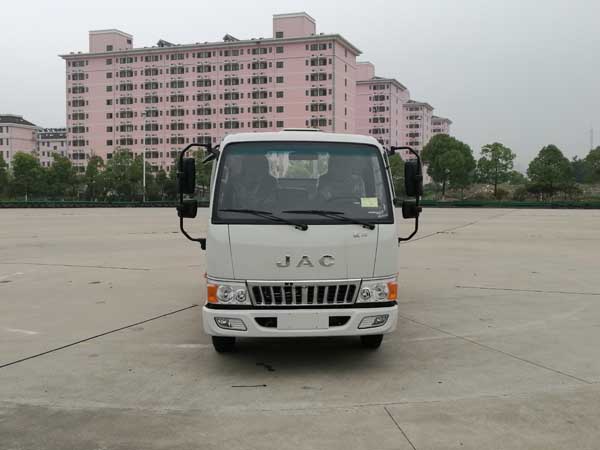

| 多方位展示圖： |
| |
| ※需要詳細資料及產品圖片請直接與我公司聯系，以上產品介紹僅作參考，訂車請以合同內容為準。 |
Special function
14米高空作業車主要技術參數：
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |
材料 | 型材Q345B/4mm | |||
臂架截面 | 四邊形 | |||
起伏角度 | 0°-70°(相對水平面) | |||
作業 工況 | 最大作業高度 | 14m | ||
最大作業高度時作業幅度 | 2m | |||
最大作業幅度 | 6.3m | |||
最大作業幅度時作業高度 | 8m | |||
回轉 | 雙向360°連續回轉 | |||
吊臂 | 最大起吊質量 | 900Kg | ||
伸縮起重臂 | 伸縮長度1m | |||
最大起吊高度 | 7.4m | |||
最大起吊幅度 | 5.8m | |||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | |||
鋼絲繩 | （40m）Φ8 | |||
吊鉤 | 1T | |||
支腿 | 支腿型式 | 前后H型 | ||
支腿材料 | 型材Q345B/5mm | |||
支腿跨距 | 縱向：3240，橫向：3180 | |||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||
后支腿頻閃燈 | 黃色；兩只 | |||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | ||
工具箱 | 1200*400*500；模具沖壓門，帶不銹鋼門鎖 | |||
圍欄 | Φ20不銹鋼管 | |||
踏步 | 駕駛室側帶上下踏步 | |||
側、后防護 | 優質碳鋼冷彎型材；強度高 | |||
輪罩 | 注塑模具成型，美觀，強度高 | |||
洗手水箱 | 塑料水箱 | |||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | ||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | |||
減速機 | 渦輪蝸桿式，CW-28 | |||
馬達 | BMP-50 | |||
吊籃 | 額定載荷 | ≤200Kg | ||
尺寸 | 長X寬X高：1080X620X1150 | |||
調平形式 | 外置拉桿機械調平 | |||
保險帶 | 一副 | |||
調平裝置 | 機械調平，拉桿外置 | |||
液壓系統 | 液壓油箱 | 65L；帶液位表 | ||
齒輪泵 | 定量泵，流量25ml/r | |||
工作壓力 | 帶壓力表；16MPa | |||
液壓閥組 | 集成電磁閥組 | |||
油缸 | 12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||
操作方式 | 手動和電動結合 | |||
臂架動作 | 轉臺和吊籃電動雙位操作 | |||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | |||
發動機油門 | 手動拉線 | |||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | |||
標識及標牌 | 清晰、醒目、永久不褪色 | |||
