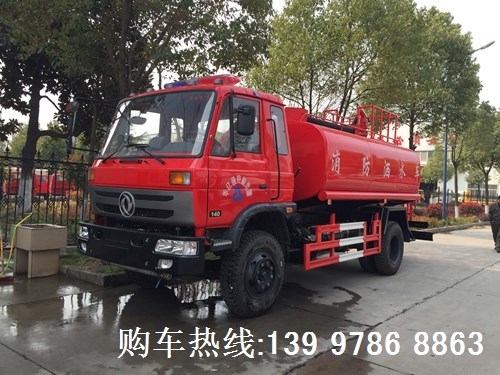

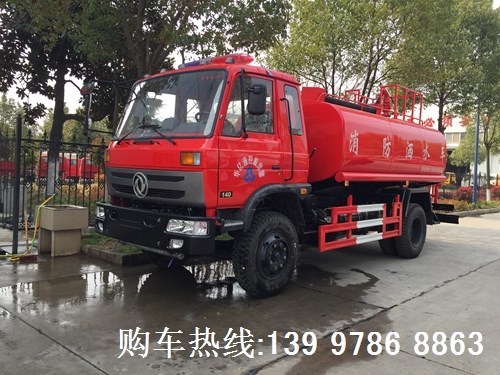

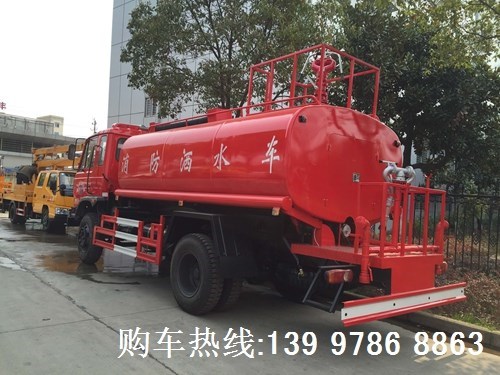

國五東風四驅消防灑水車，康機ISB190 50發動機，190馬力。10.00R20鋼絲胎，前橋3.8T，后橋10噸。斷氣剎，電動玻璃，ABS。罐體容積裝水10噸，配CB10/30車用消防泵，SP30消防水炮。此車除了做消防車用外，還可以作為灑水車使用，帶前沖后灑，側噴，后置工作臺，帶高壓炮，射程大于28米。罐體頂部帶消防炮，射程大于50米。
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| SCS5183GPSEQ綠化噴灑車 產品主要技術資料 | |||
| 產品名稱： | SCS5183GPSEQ綠化噴灑車 | 公司名稱： | 湖北江南專用特種汽車有限公司 |
| 外形尺寸： | 7900×2500×3000 | 廂體尺寸： | ×× |
| 總 質 量 （kg）： | 18000 | 接近/離去角（°）： | 35/18 |
| 額定質量： | 10600 | 前懸/后懸： | 1250/2150 |
| 整備質量： | 7205 | 最高車速（km/h）： | 90 |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 底盤參數 | |||
| 底盤型號： | EQ2180GD5DJ | 燃油種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1857 |
| 軸 距： | 3600,3950,4200,4500,4700 | 后 輪 距： | 1860 |
| 前排乘客： | 3 | 彈簧片數： | 10/12,10/10+8 |
| 輪 胎 數 ： | 6 | 軸 荷： | 6500/11500 |
| 輪胎規格： | 10.00R20 18PR,10.00-20 18PR | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| YC4E160-56 ISB170 50 ISB190 50 | 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 4260 5900 5900 | 118 125 140 |
| 其它資料 | |||
| 其它資料： | |||
罐體有效容積11.1立方米.罐體外形尺寸(長×寬×高) (mm): 4350×2460×1550; 4000×2460×1550。隨底盤選裝駕駛室,罐體顏色可變化,文字噴涂位置可變化。側防護和后防護均用螺栓連接,防護材料:Q235B, 后部防護裝置的主要尺寸參數(寬×高):130×50(mm),離地高度:500(mm). ABS型號為3631010-C2000,生產廠家為東科克諾爾商用車制動系統(十堰)公司.僅采用10.00R20 18PR,10.00-20 18PR輪胎.選裝外觀樣式。 | |||
| ※ 詳細資料及圖片請直接與我公司聯系，以上產品介紹僅作參考，定車請以合同內容為準。 ※ 24小時免費熱線：139-9786-8863 |
(一) 罐體
1. 容積：10000（水）。
2. 結構：
方圓焊接結構，內設防蕩隔板和防浪孔。
人孔及人孔蓋1套，直徑φ500 mm。
注水管位于罐體后邊，通徑為DN65。
排污管1個，位于罐體底部，通徑為DN40。
3. 材質：采用優質碳鋼材料焊接而成，側板厚度為3mm，底板厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：
人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：
泵室框架為焊接結構。
內蒙皮為輕合金花紋鋁板。
根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：泵室蒙皮為優質碳鋼材料。
3. 卷簾門：
材質為輕合金卷簾門，質量輕，防腐性能好。
卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4. 頂部：采用具有防滑作用的花紋板，確保人員安全。
5. 尾部：配備可供消防人員上下的爬梯。
一、 消防泵及水路系統
1． 消防泵
a. 型號：CB10/30 車用消防泵
b.安裝位置：后置
c.流量及壓力：30L/S@1.0MPa
d.引水時間：≤35秒（7米吸深時）
2． 消防炮
a.型號：PS30 車載手動炮
b.安裝位置：泵室頂部
c.流量及壓力：30L/S@0.8MPa
d.射程：不小于48m
e.旋轉角度：360°
f.俯仰角；-15°～45°
3． 消防管路
a.罐吸水管路：DN100，帶手動蝶閥，右置向前
b.外吸水管路：DN100，后置向后
c.炮出水管路： DN65，帶止回閥，頂置向上
d.水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1
e.泵往罐注水管路：DN40，帶手動球閥，后置向右
f.消防栓注水管路：DN65，帶管牙捫蓋，罐體右側
g.放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
二、 電氣系統
1. 車輛兩側裝各有1個符合國家標準的側標志燈
2. 尾部裝有符合國家標準的視廓燈、組合尾燈和牌照燈。
3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
三、 器材配備及布置
1. 配備原則
a.客戶有特殊需求時，根據客戶的需求配備
b.客戶沒有特殊需求時，按照公司的企業標準配備
四、 隨車基本配備清單序號名 稱數 量序號名 稱數 量1吸水膠管2根2底盤專用工具1付3吸水管扳手2個 五、 整車涂裝
a.綠化噴灑車的外表噴涂R03大紅色；
b.消防泵管路噴涂R03大紅色；
